应用介绍

TL-XTR10890易展Turbo版提供多类VPN功能。其中L2TP VPN可以实现企业站点之间搭建安全的数据传输通道，将接入Internet的企业分支机构与总部网络通过安全隧道互联，实现资源、信息共享；并支持PC端建立L2TP VPN隧道，满足外出员工移动办公需求。

需求介绍

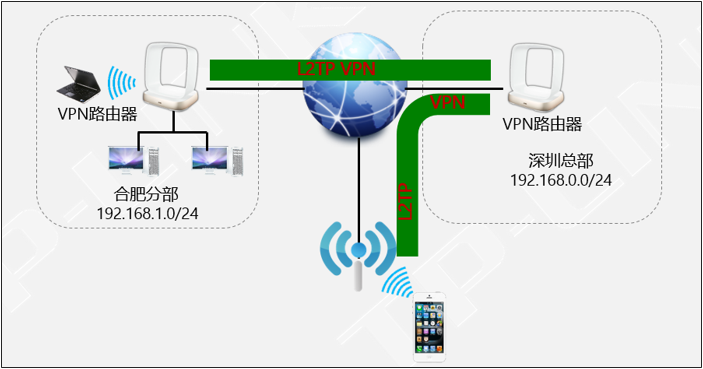

某公司的总部与分部均使用TL-XTR10890易展Turbo版。需要实现将深圳总部与合肥分公司通过VPN互联，实现资源相互访问，同时要求数据传输的安全性。需求参数如下：

设置方法

本节将分别介绍L2TP VPN站点到站点设置方法和L2TP VPN PC到站点设置方法。

一、 L2TP站点到站点设置方法

第一步、深圳总部服务器端的设置

1. 路由器配置确认

设置LAN口网段（与客户端不在同一网段），本例中将LAN 网段设置为192.168.0.0/24，WAN口IP为183.15.15.15，如果使用的是PPPoE上网，由于获取的IP地址会变化，此时建议使用动态域名DDNS。

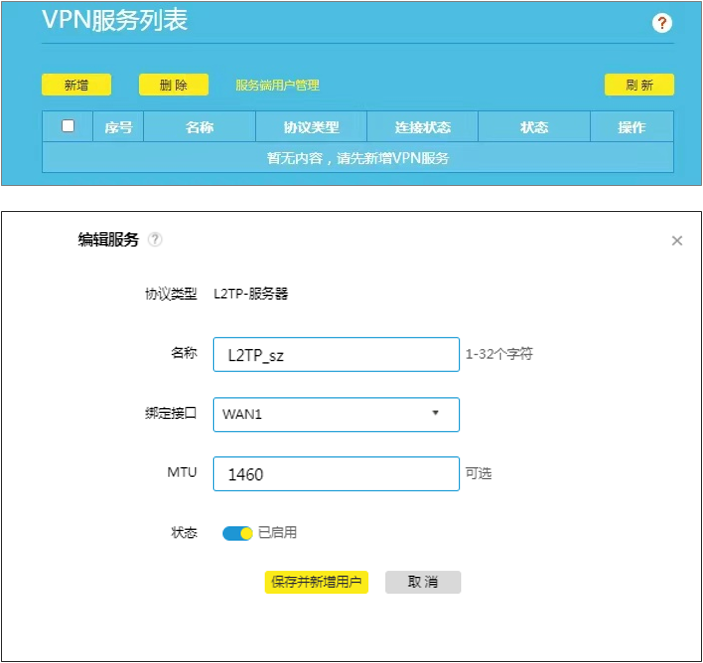

2. 进入VPN设置页面，新增L2TP-服务器

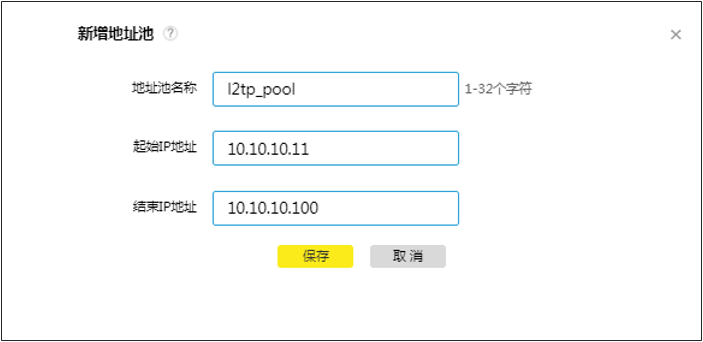

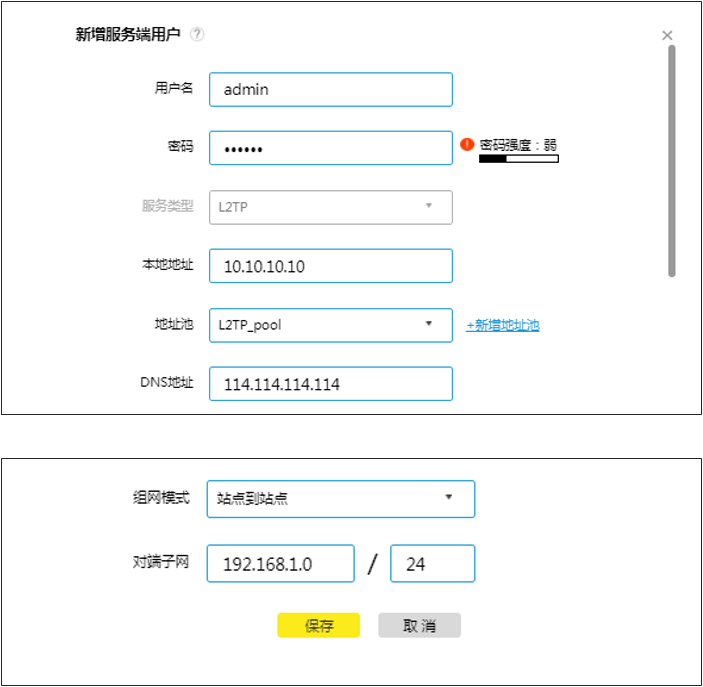

3. 保存并新增用户，填写客户端连接需要的用户名密码以及本地虚拟IP地址，可以点击“新增地址池”来自定义VPN地址池，然后组网模式需要选择站点到站点。

▲参数说明：

(1) 用户名：客户端与服务器端建立连接的用户名。

(2) 密码：客户端与服务器端建立连接的密码。

(3) 服务类型：L2TP

(4) 本地地址：VPN隧道的本地虚拟IP地址。

(5) 地址池：自己建立的VPN隧道地址池，选择即可。

(6) 组网模式：可选择站点到站点或PC到站点。

(7) 对端子网范围：客户端LAN口的网段（服务器端和客户端LAN口地址不能在同一个网段）。

(8) 最大连接数：这种模式下不能填写（PC到站点的模式时可以填写1-10）。

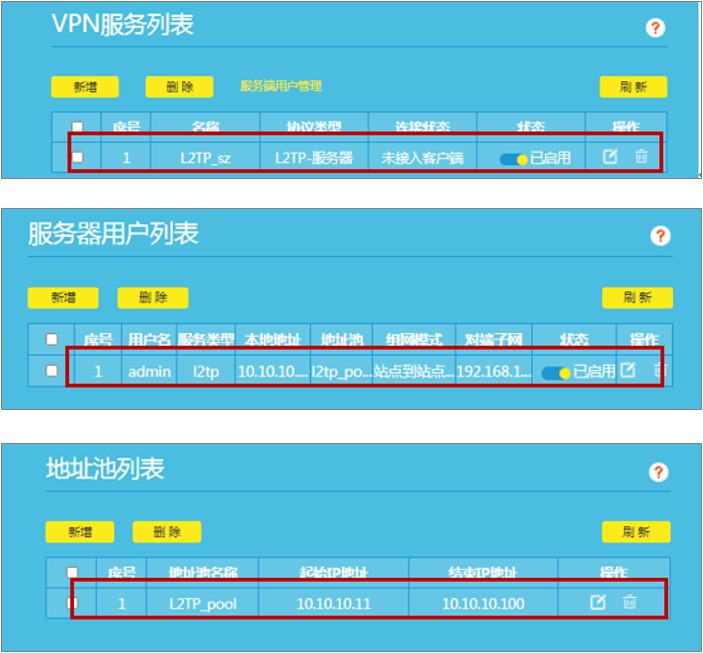

4. 设置完成后在VPN服务列表、服务器用户列表以及地址池列表均会生成对应条目。

第二步、合肥分部客户端的设置

1. 路由器配置确认

设置LAN口网段（与服务器端不在同一网段），本例中将LAN 网段设置为192.168.1.0/24，正确设置上网方式，保证路由器可以正常上网即可。

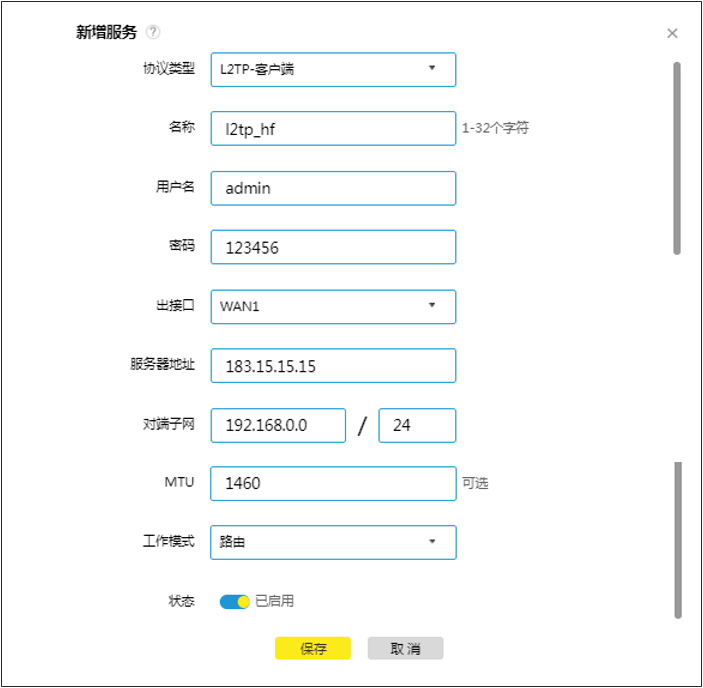

2. 进入VPN设置界面，新增L2TP-客户端，填写客户端配置信息，如下图：

▲参数说明：

(1) 用户名：服务器端设置的用户名。

(2) 密码：服务器端设置的密码。

(3) 出接口：选择已经设置上网的WAN口。

(4) 服务器地址：服务器WAN口地址，或者填域名：例如vs.yueshen.gd（服务器端申请的动态域名）。

(5) 对端子网范围：服务器端LAN口的网段（与本地LAN不同网段）。

(6) 工作模式：NAT：对经过此L2TP隧道的数据包进行NAT转换（数据包的源IP替换为L2TP隧道的本地虚拟IP）。路由：对经过此L2TP隧道的数据包进行路由转发。

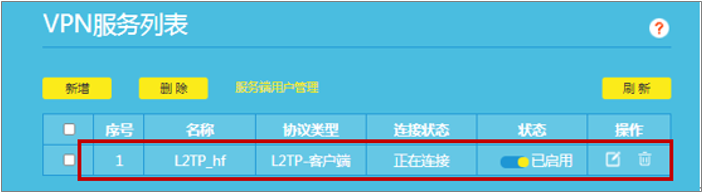

3. 设置完后生成对应条目，如下图：

二、 L2TP PC到站点设置方法

第一步、深圳总部服务器端的设置

1. 进入VPN设置页面，添加L2TP-服务器。

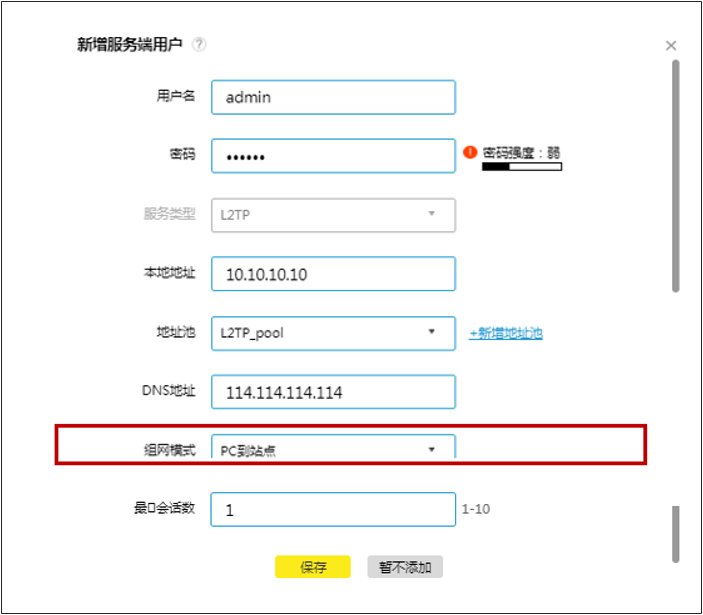

2. 添加PC到站点的用户账号密码，组网模式选择PC到站点，其余设置步骤与上面相同，如下图：

第二步、L2TP PC到站点客户端拨号设置

不同L2TP客户端的配置方式有所差异，请选择客户端操作系统，参考对应指导文档：

VPN客户端如何设置
